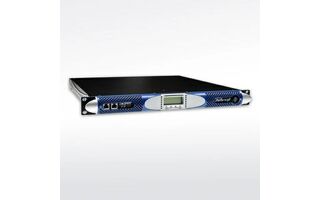

Серия К - новый этап в разработке усилителей, созданных по технологии Digam. При своей экстрeмальной мощности эти 2-канальные усилители имеют рэковый корпус размером 1U и весьма скромный вес (до 12,5 кг у самой мощной модели). Помимо этого усилители серии К характеризуются превосходным звучанием и невероятно гибкой системой настройки. Звуковые характеристики усилителей серии К устанавливают новые стандарты для рынка профессионального звука. Серия К состоит из пяти моделей, обеспечивающих различный уровень мощности, от 2400 до 9000 Вт/канал (2Ом), сохраняя при этом размер 1 U. Представляя собой топ-класс профессиональных туровых усилителей, серия К является флагманом«эскадры» Digam, чье влияние, благодаря незаурядным техническим характеристикам, уже распространилось по всему миру.
Основное применение: туры, инсталляции, цифровые системы звуковой поддержки последнего поколения
Особенности
ЖК-дисплей и меню с возможностью блокировок пользовательских настроек обеспечивают легкий и быстрый контроль над всеми функциями усилителя.
Дополнительный DSP (цифровой сигнальный процессор) значительно расширяет возможности настройки усилителя.
Любой усилитель серии К может быть снабжен платой с дополнительными портами стандарта Ethernet, что значительно расширяет возможности применения усилителей в современных звуковых сетях, позволяет управлять усилителями через интерфейс фирменного программного обеспечения, совместимого с другими усилителями Powersoft серий К, D, Q, QTU и i.
Усилители Powersoft серии К сертифицированы по стандартам ГОСТ-Р, CE, UL, CCC и KETI.
Важной отличительной чертой К-серии является возможность апгрейда усилителя программным способом. К-серия представлена тремя платформами, в рамках которых характеристики младших моделей усилителей могут быть изменены до характеристик старших моделей. Апгрейд происходит путем замены прошивки усилителя, поставляемой на специальной Step-up-карте.
Апгрейд моделей может происходить следующим образом:
К2>К3
К4>К6>К8>К10
Модель К20 построена на собственной аппаратной платформе, а ее характеристики не могут быть получены путем апгрейда усилителей младших моделей.
Выходная мощность (на один канал)
| Модель | 2 Ом 2 канала | 4 Ом 2 канала | 8 Ом 2 канала | 4 Ом мост 1 канал | 8 Ом мост 1 канал | 16 Ом мост 1 канал |
| K20 | 9000 Вт | 5200 Вт | 2700 Вт | 18000 Вт | 10400 Вт | 5400 Вт |
| K10 | 6000 Вт | 4000 Вт | 2000 Вт | 12000 Вт | 8000 Вт | 4000 Вт |
| K8 | 4800 Вт | 3000 Вт | 1500 Вт | 9600 Вт | 6000 Вт | 3000 Вт |
| K6 | 3600 Вт | 2500 Вт | 1300 Вт | 7200 Вт | 5000 Вт | 2600 Вт |
| K4 | 2600 Вт | 1700 Вт | 900 Вт | 5200 Вт | 3400 Вт | 1800 Вт |
| K3 | 2800 Вт | 2600 Вт | 1400 Вт | 5600 Вт | 5200 Вт | |
| K2 | 2400 Вт | 1950 Вт | 1000 Вт | 4800 Вт | 3900 Вт | |
Функциональность и возможности K-серии
- Уникальный универсальный импульсный блок питания Powersoft, выдерживающий скачки напряжения до 300 ВА (К20-К4) и до 400 ВА (К3-К2)
- Выходной каскад с возможностью подключения в мостовом режиме
- Запатентованный выходной фильтр
- Интерактивный ЖК-дисплей с индикаторами уровня сигнала на лицевой панели
- Пользовательское меню с возможностью настройки и блокировки параметров: максимальное выходное напряжение, максимальное энергопотребление, регулирование уровня цифрового выхода, регулирование чувствительности, параметры встроенного гейта, лимитер и мониторинг нагрузки сопротивления, параметров сети питания переменного тока, выходного напряжения, внутренней температуры с сохранением журнала событий о всех основных функциях и неполадках системы с привязкой по времени.
- Симметричные относительно земли входы типа Neutrik© XLR с возможностью замыкания петли через выходные коннекторы XLR и Speakon©
- Опциональный DSP: фиксированная задержка 2 мс, IIR- и FIR-фильтры 48 дБ/окт, до 16 фильтров на каждый выходной канал, общая задержка 8 с, ограничение максимальной нагрузки и реальной мощности, запатентованная система компенсации сопротивления и потерь демпинг-фактора, вызванных звуковым кабелем
- Опциональная Ethernet-плата: передает по одному кабелю CAT5 сигналы системы управления и до двух цифровых сигналов формата AES3, используя кольцевое соединение для бесперебойной передачи данных
- Вентиляторы охлаждения с регулируемой в зависимости от температуры скоростью вращения
- Встроенный слот для смарт-карты, позволяющей сохранять/загружать настройки и обновлять прошивку усилителя
- Разъем сетевого кабеля: для моделей К3-К2 стандарта IEC C19/22.2 (16 A — ЕС, 20 A — США), для К20-К4 кабель с разъемом AMP CPC 45 A сечением 3х6 мм и без разъема с другой стороны
Схемы защиты
- Защита от переменного тока: отключает источник питания, если напряжение питания выходит за пределы рабочего диапазона
- Беззвучное включение/выключение: в момент включения/выключения звук приглушается на четыре секунды
- Лимитер: надежно предотвращает искажение сигнала в громкоговорителях, поддерживая при этом полную мощность
- Защита по постоянному току: предохраняет от воздействия сигналов инфразвуковых частот
- Защита от сверхвысоких частот: предохраняет динамики от мощных сверхвысокочастотных немузыкальных сигналов, спектр которых лежит выше слышимого диапазона частот
- Защита от короткого замыкания: предохраняет усилитель от последствий короткого замыкания и других стрессовых нагрузок на выходах усилителя
- Тепловая защита: если температура внутри усилителя достигает 75° C, усилитель автоматически снижает выходную мощность, помогая системе охлаждения; при достижении температуры 85° C выходной каскад усилителя выключается
- Продолжительная тепловая защита: защищает громкоговорители от длительного перегрева, вызванного продолжительным сигналом немузыкального происхождения
Основные характеристики
Описание фронтальной и задней панели
| Входные разъемы | Симметричные относительно земли Neutrik© XLR |
| Выходные разъемы | Neutrik© Speakon© NL4MD |
| Выключатель | На лицевой панели, нажимного типа с фиксацией |
| Светодиодные индикаторы | 7-сегментный светодиодный индикатор уровня (5 зеленых, 1 желтый и 1 красный), показывающий текущее напряжение (выбирается пользователем в меню), верхние желтый и красный сегменты показывают тревожные сигналы с описанием на ЖК-дисплее |
| Разъем сети питания | К20-К4 AMP CPC 45 A; К3-К2 IEC 20 A на задней панели |
| Кабель сети питания | К20-К4 кабель с разъемом AMP CPC 45 A и сечением 3х6 мм и без разъема с другой стороны; К3-К2 IEC120 A/Schuko |
| Переключатель входа аналог/AES | Переключатель для выбора цифрового входа AES3 на XLR 2 канала для усилителей оснащенных DSP опцией |
|
Последовательное включение (link) | Переключатель на задней панели для соединения входа 1 канала на вход 2 канала |
Звуковой тракт
| Входное сопротивление | 10 кОм, симметричный относительно земли |
| Входная чувствительность при 8 Вт | 5,29 В при 26 дБ, 3,76 В при 29 дБ, 2,66 В при 32 дБ, 1,88 В при 35 дБ; |
| Максимальный входной уровень | 27 dBu на 26 дБ, 24 dBu на 29 дБ, 21 dBu на 32 дБ, 18 dBu на 35 дБ |
| Гейт | -52 dBu при 26 дБ, -55 dBu на 29 дБ, -58 dBu на 32 дБ, -61 dBu на 35 дБ |
| Усиление | 26, 29, 32, 35 дБ, выбирается пользователем |
| Частотный диапазон | 20-20000 Гц (+/-0,2 дБ) для 1 Вт при 8 Ом |
| Соотношение "сигнал/шум" (20-20000 Гц A-взвешенно) | К20-К10 > 110 дБ; К8 > 109 дБ; К6-К4 > 108 дБ; К3 > 112 дБ; К2 > 110 дБ; |
| Переходное затухание | К20-К4 >70 дБ при 1 кГц, К3-К2 >72 дБ при 1 кГц |
| Скорость нарастания выходного сигнала 8 Вт | 50 В/мкс, входной фильтр выкл. |
| Демпинг-фактор | >5000 при 20-200 Гц |
| Коэффициент гармонических искажений | <0,5% от 1 Вт до полной мощности (обычно <0,05%) |
| Интермодуляционное искажение SMPTE | <0,5% от 1 Вт до полной мощности (обычно <0,05%) |
| Интермодуляционное искажение DIM100 | <0,5% от 1 Вт до полной мощности (обычно <0,05%) |
| Максимальный выход В/A | К20 225/102; К10 200/85; К8 169/85; К6 153/85; К4 125/85; К3 165/75; К2 140/75 |
Параметры DSP
| АЦ-преобразователь | 24/96 кГц, двойной архитектуры Tandem©, динамический диапазон 127 дБА и коэф. гармонических искажений <0,005% (20-20000 Гц) |
| ЦА-преобразователь | 24/96 кГц, двойной архитектуры Tandem©, динамический диапазон 122 дБА, коэф. гармонических искажений <0,003% (20-20000 Гц) |
| Память | 8 Мб оперативной памяти, 2 Мб для хранения пресетов |
| Цифровой вход | AES3 с выбором резервного аналогового входа |
| Задержка | До 8 сек. при 96 кГц, 4 сек. во входной секции, 2 сек. для каждого выхода, с шагом в 1 Гц |
| Частотный полосовой кроссовер | 8 пресетов |
| Параметрический эквалайзер | До 16 полностью параметрических эквалайзеров на канал (8 пресетов) |
| Графический эквалайзер | 30-полосный, на каждый канал |
| Компенсация длины кабелей | До 2 Ом -/+ для компенсации длины кабеля и оптимального контроля громкоговорителей |
| Лимитер | Пиковый лимитер и ограничитель мощности на каждом выходе |
